常规性能介绍
DC直流风扇传感器有FG(FPS)转速侦测信号、RD(LSW)停转报警信号、PWM调速信号三种。FG信号是风扇电机每旋转1圈输出2个周期矩形波的信号，检测旋转速度。RD信号是输出风扇电机状态的信号，用来检测风扇电机是旋转还是停止状态。PWM信号是输入控制风扇电机转速的信号，使用占空比可调的矩形波连接在风扇速度控制线上的驱动器来控制风扇速度。


FG：转速侦测（一般使用线颜色为棕色）

1、输出电路：开路集电极或漏极
2、信号电压，工作电流及周期：
V2 max : +12V
V1 max : 0.4V
Ic max :5mA(Vce(sat)max=0.4V)
T=30/rpm


FG：棕色 DC+：红色 DC-：黑色
PWM：蓝色 其他：可根据客户要求定义颜色


注：客户FG信号使用电源（Vcc)按12V电压设计，如客户信号需求高电压电源提供，信号回路则需特殊设计。
RD:停转报警（一般使用线颜色为黄色）

1、输出电路：开路集电极或漏极
2、信号电压：
VOH max : +12V
VOL max : +0.4V
3、输出信号为右图示4种方式：


（客户可根据系统实际需求选择）



RD：黄色 DC+：红色 DC-：黑色
PWM：蓝色 其他：可根据客户要求定义颜色



注：如未特殊说明，我司风机报警信号输出按锁住高电平信号输出。另客户信号使用电源（Vcc)按12V电压设计，如客户需求高电压电源提供，需按客户需求高电压特殊设计。

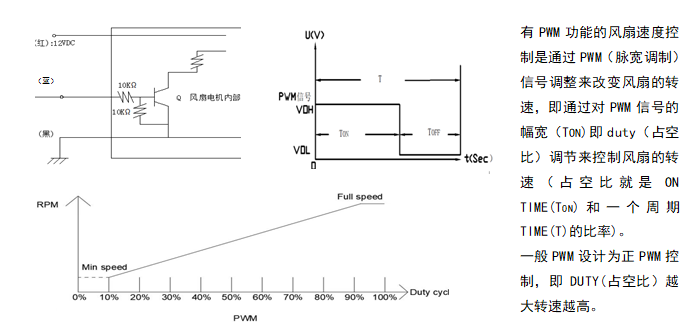

PWM:调速信号（一般使用线颜色为蓝色）

1、PWM控制电压范围：
                    VOH：2.6～5.0 V
VOL：0～0.4 V
2、PWM输入频率范围：20～30K Hz
3、PWM输入图示如下：




FG：棕色 DC+：红色 DC-：黑色
PWM：蓝色 其他：可根据客户要求定义颜色

注：误接保护
请注意不要将传感器信号输出线和风扇的旋转控制线号接错，以免损坏风扇电机内部芯片。万一因反接而发生异常，本公司不承担任何责任。
